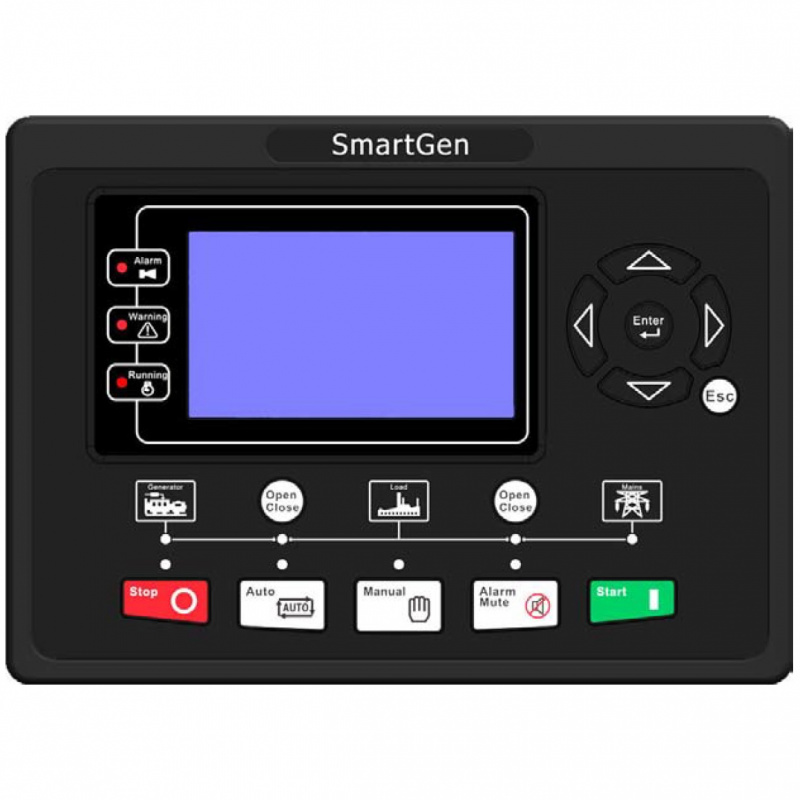

برد کنترلر دیزل ژنراتور اسمارت ژن HGM9320CAN

برد کنترلر دیزل ژنراتور اسمارت ژن HGM9320CAN یکی از کنترلر AMF (استارت و انتقال خودکار)های عرضه‌شده برای دیزل ژنراتور است. این محصول با مدل HGM9320CAN و کد فنی HGM9320CAN شناخته می‌شود. این نوع کنترلر با قطع برق شهر دیزل ژنراتور را خودکار روشن می‌کند، بعد از پایدار شدن ولتاژ بار را منتقل می‌کند و با برگشت برق شهر، ژنراتور را خنک و خاموش می‌کند.

از نظر الکتریکی، ولتاژ تغذیه DC ۸–۳۵ ولت، ولتاژ ورودی ژنراتور ۱۵–۳۶۰ ولت AC فاز به نول؛ ۳۰–۶۲۰ ولت AC فاز به فاز، فرکانس ۵۰/۶۰ هرتز و ورودی جریان ثانویه CT برابر ۵ آمپر برای این مدل ثبت شده است. این مدل ۸ عدد ورودی دیجیتال، ۵؛ شامل ۳ ورودی سنسور ثابت و ۲ ورودی قابل‌پیکربندی عدد ورودی آنالوگ و ۸ خروجی رله عدد خروجی رله دارد. قبل از خرید، ولتاژ باتری و ورودی‌های مورد نیاز تابلوی خود را با این مشخصات مقایسه کنید.

نمایشگر: نمایشگر رنگی TFT-LCD، اندازه 4.3 اینچ، وضوح 480 × 272 پیکسل. پروتکل ارتباطی: CAN Bus/J1939، RS485 با Modbus و USB برای تنظیمات. ارتباط با ECU موتور (J1939/CAN): دارد؛ پشتیبانی SAE J1939 برای موتورهای دارای ECU سازگار. قابلیت سنکرون: قابلیت سنکرون موازی ژنراتورها تأیید نشده. محافظت‌ها و آلارم‌ها: حفاظت برق شهر در برابر اضافه/افت ولتاژ و فرکانس، فقدان فاز و ترتیب فاز نادرست؛ حفاظت ژنراتور در برابر اضافه/افت ولتاژ و فرکانس، اضافه‌جریان، اضافه‌توان و توان معکوس؛ حفاظت موتور شامل دمای بالا، فشار روغن پایین، خطای استارت و خطای شارژ. مانیتورینگ از راه دور: RS485/Modbus و پیامک از طریق رابط GSM؛ وابسته به تجهیزات و پیکربندی. اگر دیزل ژنراتور شما ECU الکترونیکی دارد، پیش از خرید پشتیبانی کنترلر از ارتباط با ECU را حتماً بررسی کنید.

ابعاد این مدل: طول ۲۳۷ میلی‌متر، عرض ۱۷۲ میلی‌متر و ارتفاع ۴۵ میلی‌متر. ابعاد برش روی پنل: 214 × 160. درجه حفاظت: IP65 با نصب واشر آب‌بندی. محدوده دمای کاری: ‎-25 تا ‎+70 درجه سانتی‌گراد. پیش از سفارش، برش روی درب تابلو و جای نصب را بسنجید تا کنترلر جدید بدون تغییر جا بیفتد.

این محصول برای دیزل ژنراتورهای کامینز، پرکینز، ولوو، کاترپیلار، MTU و سایر برندها در نظر گرفته شده است. کشور سازنده آن چین است. این مدل به‌صورت سفارشی تأمین می‌شود؛ زمان تحویل را هنگام ثبت سفارش از تیم فروش بپرسید. قیمت این مدل استعلامی است و با یک تماس اعلام می‌شود. اتصال سیم‌کشی کنترلر باید توسط فرد متخصص تابلو برق انجام شود؛ اگر مطمئن نیستید، مدل دیزل ژنراتور و کنترلر فعلی‌تان را بگویید تا تیم فنی راهنمایی کند.

⚠ اصالت و برخی مشخصات این کنترلر هنوز تأیید نشده است. پیش از خرید، حتماً مدل را با کارشناس ما بررسی کنید.
