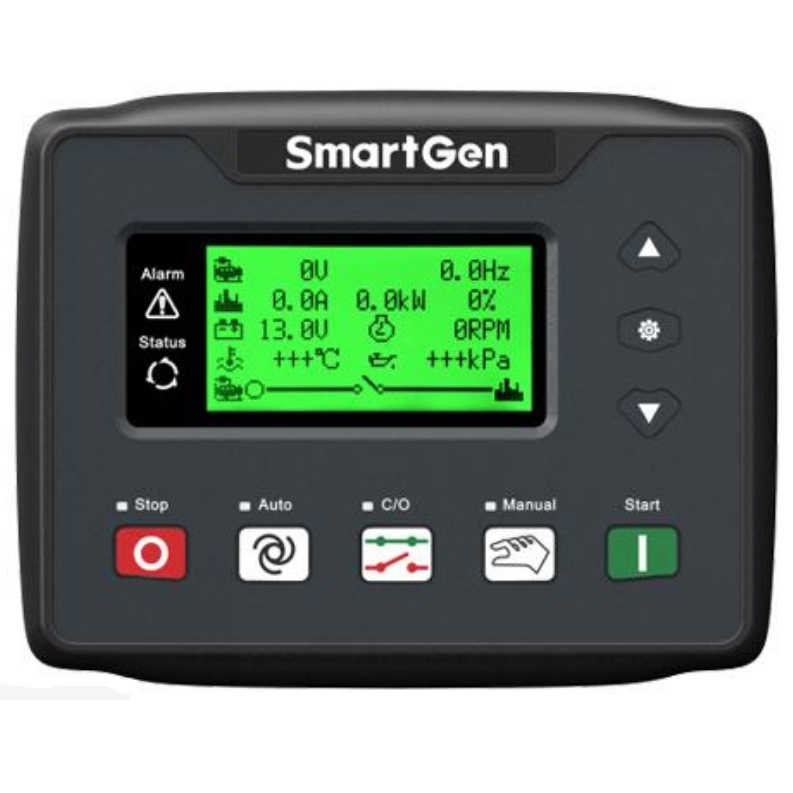

برد کنترلر دیزل ژنراتور اسمارت ژن HGM4010N

برد کنترلر دیزل ژنراتور اسمارت ژن HGM4010N یک کنترلر استارت، توقف و حفاظت موتور ژنراتور برای دیزل ژنراتور است. این محصول با مدل HGM4010N و کد فنی HGM4010N شناخته می‌شود.

از نظر الکتریکی، ولتاژ تغذیه ۸ تا ۳۵ ولت DC، ولتاژ ورودی ژنراتور ۱۵ تا ۳۶۰ ولت AC فاز به نول؛ ۳۰ تا ۶۲۰ ولت AC فاز به فاز در سیستم سه‌فاز سه‌سیمه، فرکانس ۵۰ یا ۶۰ هرتز و ورودی جریان ۵ آمپر جریان ثانویه CT نامی برای این مدل ثبت شده است. این مدل ۵ ورودی دیجیتال، شامل ۲ ورودی چندمنظوره عدد ورودی دیجیتال، ۴ ورودی آنالوگ؛ قابلیت پیکربندی ورودی‌های چندمنظوره برای سنسورهای مختلف عدد ورودی آنالوگ و ۶ خروجی رله؛ ۲ خروجی اصلی استارت و سوخت با ظرفیت ۵ آمپر و ۴ خروجی قابل‌برنامه‌ریزی با ظرفیت ۱ آمپر عدد خروجی رله دارد. قبل از خرید، ولتاژ باتری و ورودی‌های مورد نیاز تابلوی خود را با این مشخصات مقایسه کنید.

نمایشگر: نمایشگر LCD با نور پس‌زمینه، وضوح 132 × 64 پیکسل. پروتکل ارتباطی: RS485 با پروتکل Modbus؛ USB برای تنظیم و برنامه‌ریزی. ارتباط با ECU موتور (J1939/CAN): ندارد؛ ارتباط CAN/J1939 در مدل HGM4010CAN ارائه شده است. قابلیت سنکرون: ندارد. محافظت‌ها و آلارم‌ها: حفاظت در برابر ولتاژ بالا و پایین ژنراتور، فرکانس بالا و پایین، اضافه‌جریان، توان بیش از حد، خطاهای موتور، استارت ناموفق و توقف ناموفق؛ هشدار سرویس دوره‌ای. مانیتورینگ از راه دور: ارتباط و پایش از راه دور از طریق RS485 و Modbus؛ پایش ابری داخلی تأیید نشده. اگر دیزل ژنراتور شما ECU الکترونیکی دارد، پیش از خرید پشتیبانی کنترلر از ارتباط با ECU را حتماً بررسی کنید.

ابعاد این مدل: طول ۱۳۵ میلی‌متر، عرض ۱۱۰ میلی‌متر و ارتفاع ۴۴ میلی‌متر. ابعاد برش روی پنل: 116 × 90. درجه حفاظت: IP55 با نصب واشر آب‌بندی بین کنترلر و پنل. محدوده دمای کاری: منفی 25 تا مثبت 70 درجه سانتی‌گراد. پیش از سفارش، برش روی درب تابلو و جای نصب را بسنجید تا کنترلر جدید بدون تغییر جا بیفتد.

این محصول برای دیزل ژنراتورهای کامینز، پرکینز، ولوو، کاترپیلار، MTU و سایر برندها در نظر گرفته شده است. کشور سازنده آن چین است. این مدل به‌صورت سفارشی تأمین می‌شود؛ زمان تحویل را هنگام ثبت سفارش از تیم فروش بپرسید. قیمت این مدل استعلامی است و با یک تماس اعلام می‌شود. اتصال سیم‌کشی کنترلر باید توسط فرد متخصص تابلو برق انجام شود؛ اگر مطمئن نیستید، مدل دیزل ژنراتور و کنترلر فعلی‌تان را بگویید تا تیم فنی راهنمایی کند.
