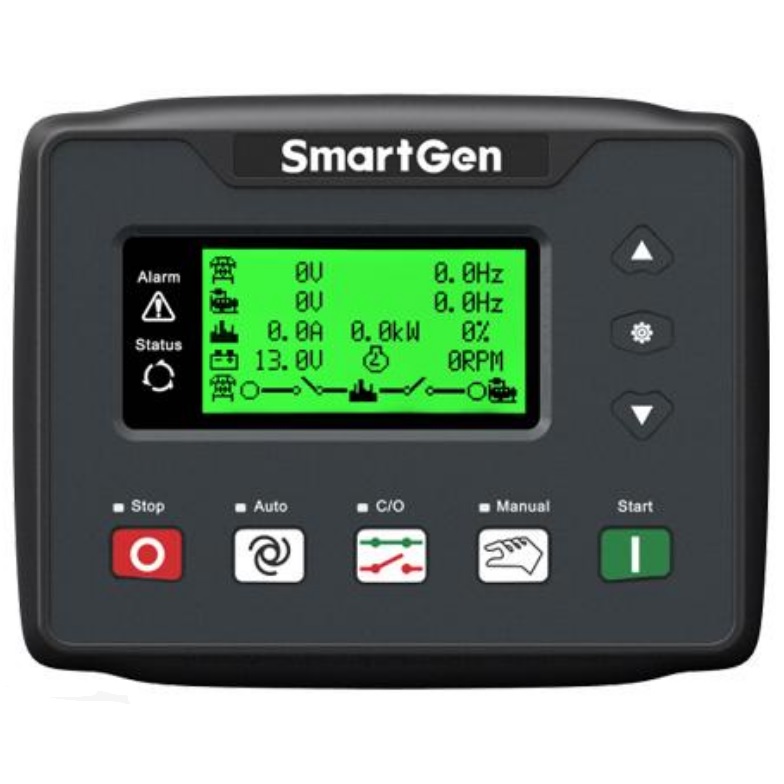

برد کنترلر دیزل ژنراتور اسمارت ژن HGM4020CAN

برد کنترلر دیزل ژنراتور اسمارت ژن HGM4020CAN یکی از کنترلر استارت، توقف و حفاظت موتور ژنراتورهای عرضه‌شده برای دیزل ژنراتور است. این محصول با مدل HGM4020CAN و کد فنی HGM4020CAN شناخته می‌شود.

از نظر الکتریکی، ولتاژ تغذیه ۸ تا ۳۵ ولت DC، ولتاژ ورودی ژنراتور ۱۵ تا ۳۶۰ ولت AC فاز به نول؛ قابلیت اندازه‌گیری برق شهر و ژنراتور، فرکانس ۵۰ یا ۶۰ هرتز و ورودی جریان ورودی CT با جریان ثانویه نامی ۵ آمپر برای این مدل ثبت شده است. این مدل ۵ ورودی دیجیتال، شامل ۲ ورودی چندمنظوره عدد ورودی دیجیتال، ۴ ورودی آنالوگ، شامل ۲ ورودی چندمنظوره عدد ورودی آنالوگ و ۶ خروجی رله عدد خروجی رله دارد. قبل از خرید، ولتاژ باتری و ورودی‌های مورد نیاز تابلوی خود را با این مشخصات مقایسه کنید.

نمایشگر: نمایشگر LCD با نور پس‌زمینه، وضوح 132 × 64 پیکسل. پروتکل ارتباطی: USB، RS485 با پروتکل Modbus و CAN Bus. ارتباط با ECU موتور (J1939/CAN): دارد؛ ارتباط با ECU موتور از طریق CAN Bus با پروتکل SAE J1939. قابلیت سنکرون: سنکرون‌سازی ژنراتور با شبکه یا ژنراتور دیگر تأیید نشده. محافظت‌ها و آلارم‌ها: حفاظت برق شهر در برابر اضافه‌ولتاژ، افت ولتاژ و قطع فاز؛ حفاظت ژنراتور در برابر اضافه‌ولتاژ، افت ولتاژ، فرکانس بالا و پایین، اضافه‌جریان و توان بیش از حد؛ حفاظت موتور و هشدارهای سرویس. مانیتورینگ از راه دور: پایش و کنترل از راه دور از طریق RS485 و Modbus؛ مانیتورینگ ابری داخلی در مستندات رسمی تأیید نشده. اگر دیزل ژنراتور شما ECU الکترونیکی دارد، پیش از خرید پشتیبانی کنترلر از ارتباط با ECU را حتماً بررسی کنید.

ابعاد این مدل: طول ۱۳۵ میلی‌متر، عرض ۱۱۰ میلی‌متر و ارتفاع ۴۴ میلی‌متر. ابعاد برش روی پنل: 116 × 90. درجه حفاظت: IP55 با نصب واشر آب‌بندی مناسب. محدوده دمای کاری: منفی 25 تا مثبت 70 درجه سانتی‌گراد. پیش از سفارش، برش روی درب تابلو و جای نصب را بسنجید تا کنترلر جدید بدون تغییر جا بیفتد.

این محصول برای دیزل ژنراتورهای کامینز، پرکینز، ولوو، کاترپیلار، MTU و سایر برندها در نظر گرفته شده است. کشور سازنده آن چین است. این مدل به‌صورت سفارشی تأمین می‌شود؛ زمان تحویل را هنگام ثبت سفارش از تیم فروش بپرسید. قیمت این مدل استعلامی است و با یک تماس اعلام می‌شود. اتصال سیم‌کشی کنترلر باید توسط فرد متخصص تابلو برق انجام شود؛ اگر مطمئن نیستید، مدل دیزل ژنراتور و کنترلر فعلی‌تان را بگویید تا تیم فنی راهنمایی کند.
