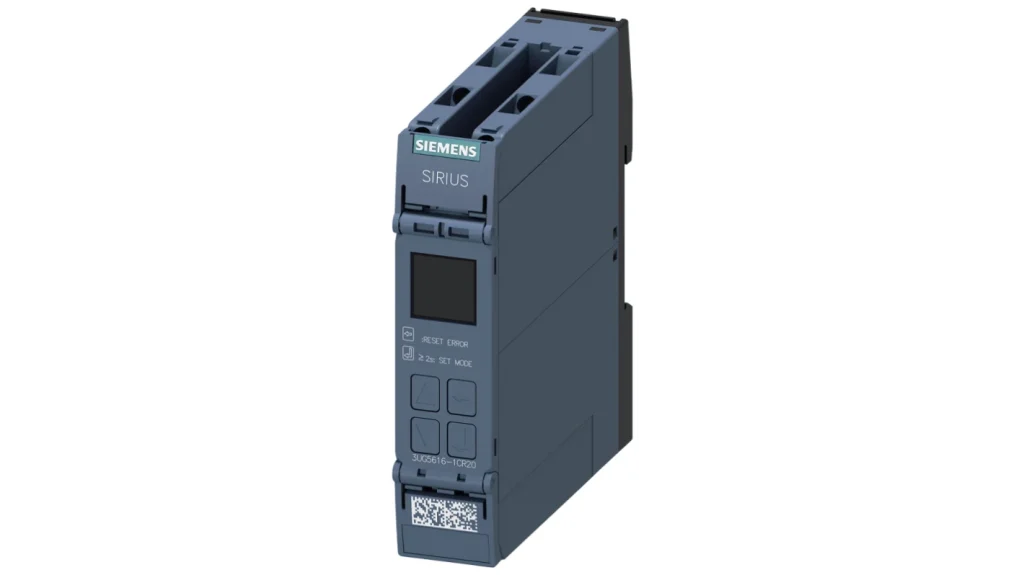

رله پایش دیزل ژنراتور زیمنس 3UG5616-1CR20

رله پایش دیزل ژنراتور زیمنس 3UG5616-1CR20 یک رله پایش ولتاژ و فاز برای دیزل ژنراتور است. این محصول با مدل SIRIUS 3UG5616 و کد فنی 3UG5616-1CR20 شناخته می‌شود. این رله ولتاژ و توالی فاز را پایش می‌کند و در شرایط نامناسب مدار را از برق جدا می‌کند.

مشخصات الکتریکی اصلی این مدل: ولتاژ بوبین/تغذیه تغذیه مستقل ندارد؛ از شبکه تحت پایش تغذیه می‌شود ولت، آرایش کنتاکت 2 کنتاکت تبدیلی (2 CO / DPDT)، جریان کنتاکت جریان کاری نامی ۳ آمپر در رده AC-۱۵؛ جریان حرارتی حداکثر ۵ آمپر، ولتاژ کنتاکت تا ۲۵۰ ولت AC برای خروجی رله، با رعایت رده کاری و تعداد پایه ترمینال پیچی پایه. محدوده زمانی تنظیم: 0.1 تا 30 ثانیه. حفاظت‌ها: قطع فاز، توالی فاز، عدم تقارن، فرکانس، افت ولتاژ و اضافه‌ولتاژ. پیش از خرید، ولتاژ بوبین و جریان کنتاکت را با مدار فرمان دیزل ژنراتور خود مقایسه کنید؛ رله با ولتاژ اشتباه می‌سوزد یا عمل نمی‌کند.

نوع نصب: ریل DIN 35 میلی‌متری. سوکت سازگار: سوکت جداگانه ندارد؛ ترمینال پیچی. ابعاد این مدل: طول ۹۰ میلی‌متر، عرض ۲۲.۵ میلی‌متر و ارتفاع ۱۰۰ میلی‌متر. محدوده دمای کاری: ‎-25 تا ‎+60 درجه سانتی‌گراد.

این محصول برای سازگاری اختصاصی ندارد؛ وابسته به ولتاژ خروجی ژنراتور و نقشه مدار فرمان است در نظر گرفته شده است. کشور سازنده آن آلمان است. این مدل به‌صورت سفارشی تأمین می‌شود؛ زمان تحویل را هنگام ثبت سفارش از تیم فروش بپرسید. قیمت این مدل استعلامی است و با یک تماس اعلام می‌شود. نصب و سیم‌کشی رله باید توسط فرد متخصص تابلو برق انجام شود.
