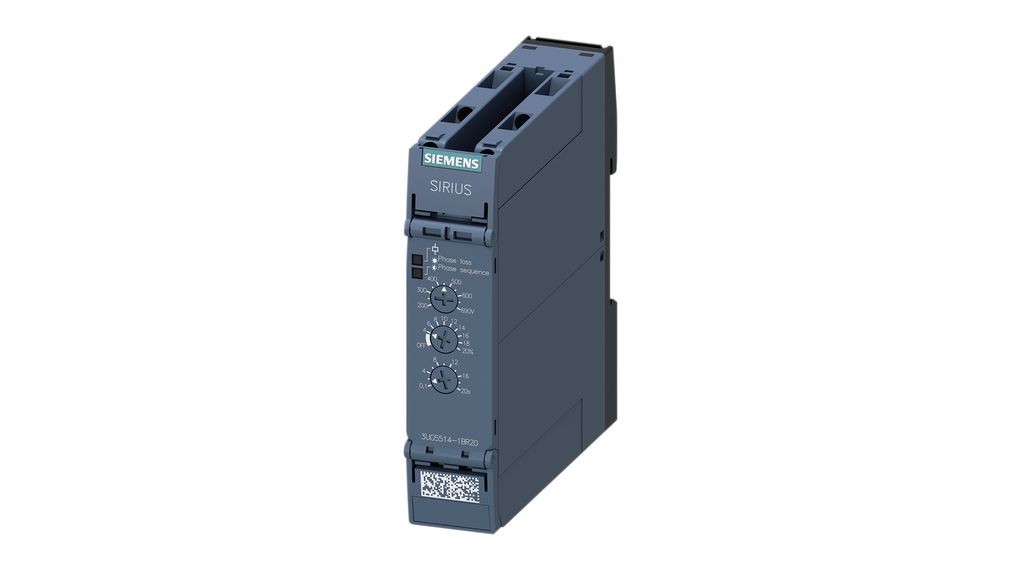

رله کنترل دیزل ژنراتور زیمنس 3UG5514-1BR20

رله کنترل دیزل ژنراتور زیمنس 3UG5514-1BR20 یک رله کنترل برای دیزل ژنراتور است. این محصول با مدل SIRIUS 3UG5514 و کد فنی 3UG5514-1BR20 شناخته می‌شود. رله کنترل برای وصل و قطع مدارهای فرمان و انتقال سیگنال بین کنترلر و اجزای تابلو برق دیزل ژنراتور استفاده می‌شود.

مشخصات الکتریکی اصلی این مدل: ولتاژ بوبین/تغذیه تغذیه مستقل ندارد؛ از شبکه سه‌فاز تحت پایش تغذیه می‌شود ولت، آرایش کنتاکت 2 کنتاکت تبدیلی (2 CO / DPDT)، جریان کنتاکت جریان حرارتی نامی ۵ آمپر؛ در رده AC-۱۵ تا ۳ آمپر، ولتاژ کنتاکت حداکثر ۲۵۰ ولت AC برای مشخصات کنتاکت اعلام‌شده؛ ولتاژ عایقی نامی ۶۹۰ ولت و تعداد پایه ترمینال پیچی جداشدنی پایه. محدوده زمانی تنظیم: 0.1 تا 20 ثانیه، برای تأخیر پاسخ. حفاظت‌ها: قطع فاز، توالی فاز، عدم تقارن و افت ولتاژ؛ تشخیص اضافه‌ولتاژ ندارد. پیش از خرید، ولتاژ بوبین و جریان کنتاکت را با مدار فرمان دیزل ژنراتور خود مقایسه کنید؛ رله با ولتاژ اشتباه می‌سوزد یا عمل نمی‌کند.

نوع نصب: ریل DIN. سوکت سازگار: سوکت جداگانه ندارد؛ اتصال با ترمینال. ابعاد این مدل: طول ۹۰ میلی‌متر، عرض ۲۲.۵ میلی‌متر و ارتفاع ۱۰۰ میلی‌متر. محدوده دمای کاری: ‎-25 تا ‎+60 درجه سانتی‌گراد.

این محصول برای برند اختصاصی ندارد؛ امکان استفاده در مدار فرمان ژنراتور و تابلو برق، با توجه به ولتاژ شبکه و نقشه کنترل در نظر گرفته شده است. کشور سازنده آن آلمان است. این مدل به‌صورت سفارشی تأمین می‌شود؛ زمان تحویل را هنگام ثبت سفارش از تیم فروش بپرسید. قیمت این مدل استعلامی است و با یک تماس اعلام می‌شود. نصب و سیم‌کشی رله باید توسط فرد متخصص تابلو برق انجام شود.
